产品架构 ​

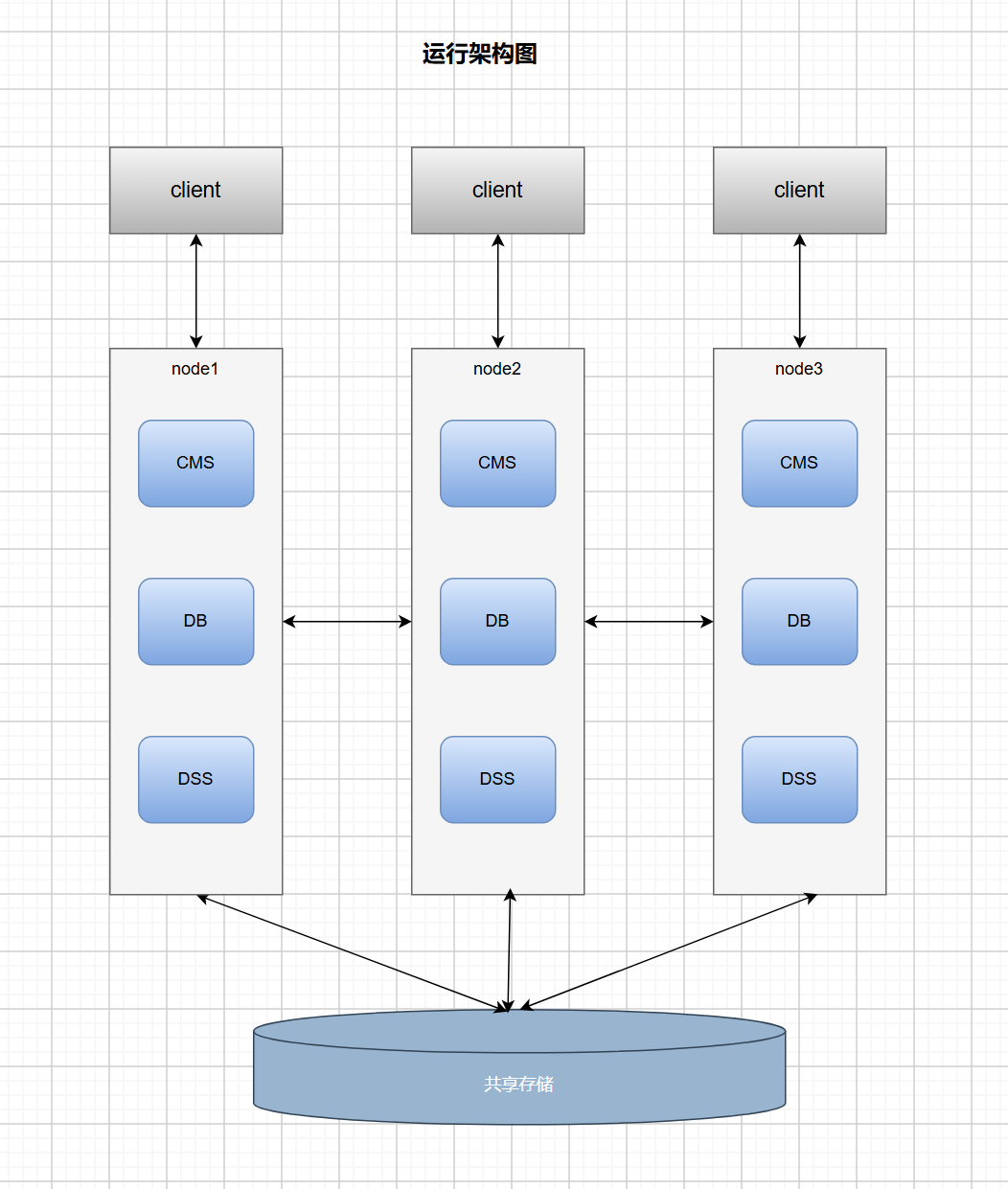

运行架构 ​

• oGRAC是基于共享存储的集群架构。
• 由cms集群管理组件，DB数据库实例组件以及DSS开源集群文件系统组件组成。

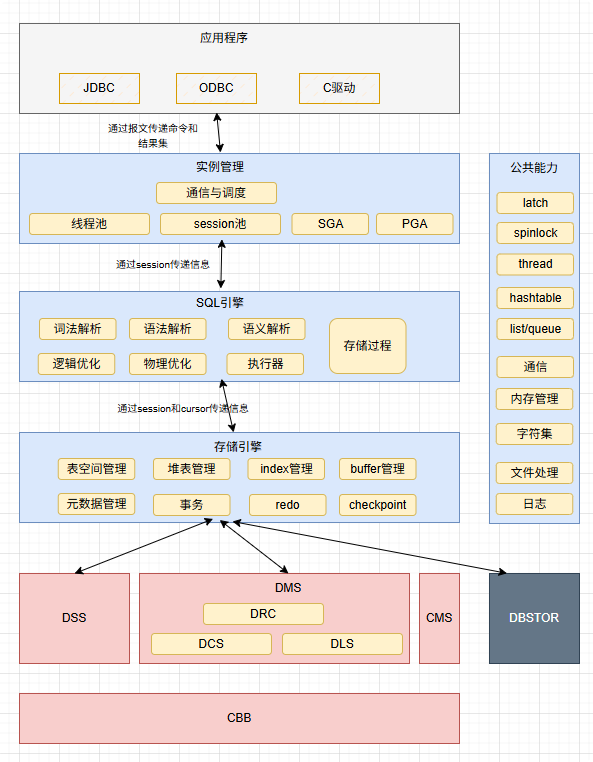

逻辑架构 ​

• 当前支持的驱动有 JDBC 驱动、C 语言的 oGRAC 驱动和 ODBC 驱动，后续还会支持 Go 和 Python 驱动。
• oGRAC 的实例管理模块包括通信管理和服务调度，线程池管理，Session 会话池管理以及全局内存管理 SGA 和私有内存管理 PGA。
• SQL 引擎模块：支持词法解析，语法解析，语义解析，逻辑优化，物理优化，执行器以及存储过程。
• 存储引擎模块：表空间管理，堆表（Heap）管理，索引管理，Page Buffer 缓存管理，DC 元数据管理，事务管理，Redo 管理，Checkpoint。
• DSS 模块是基于 LUN 的高性能的共享集群文件系统。
• DMS 是多写共享集群服务，提供 DRC 分布式资源管理、DLS 分布式锁服务、DCS 分布式缓存服务能力。
• CMS 是集群管理组件。
• CBB 模块是供 DSS 和 DMS 用的基础能力库，包括通信，数据结构，安全，文件等。
