支持OLTP场景数据压缩
可获得性
本特性自openGauss 3.0.0版本开始引入。
在openGauss 3.1.0版本中将pca文件和pcd文件整合为一个文件;pca独立进行加载淘汰管理,不再依赖mmap操作;新增chunk碎片整理操作。
在openGauss 5.1.0版本支持修改行存表的压缩相关参数。
正式商用版本将在openGauss7.0.0 版本发布。
特性简介
OLTP场景下,对行存表(包括Ustore和Astore)的数据和索引页面,openGauss提供基于通用压缩算法的透明页压缩功能,降低磁盘空间占用的同时保持OLTP场景下的高性能。
客户价值
数据压缩,降低存储空间占用,同时维持较高OLTP性能。
特性描述
openGauss OLTP场景数据压缩,采用透明页压缩的方式实现,在单个页面的写磁盘流程中,首先调用压缩算法进行压缩,压缩后的数据以chunk为单位组织,而后落盘。chunk的大小可以在表定义中配置,与页面大小相关,可选配置为1/2、1/4、1/8或1/16个页面大小。读磁盘逻辑与之相反,首先读取属于同一页面的所有chunk,拼接成压缩后数据,解压后再加载到缓存中。上述改动在文件接口层实现,对于上层接口来讲,这些改动是透明的。

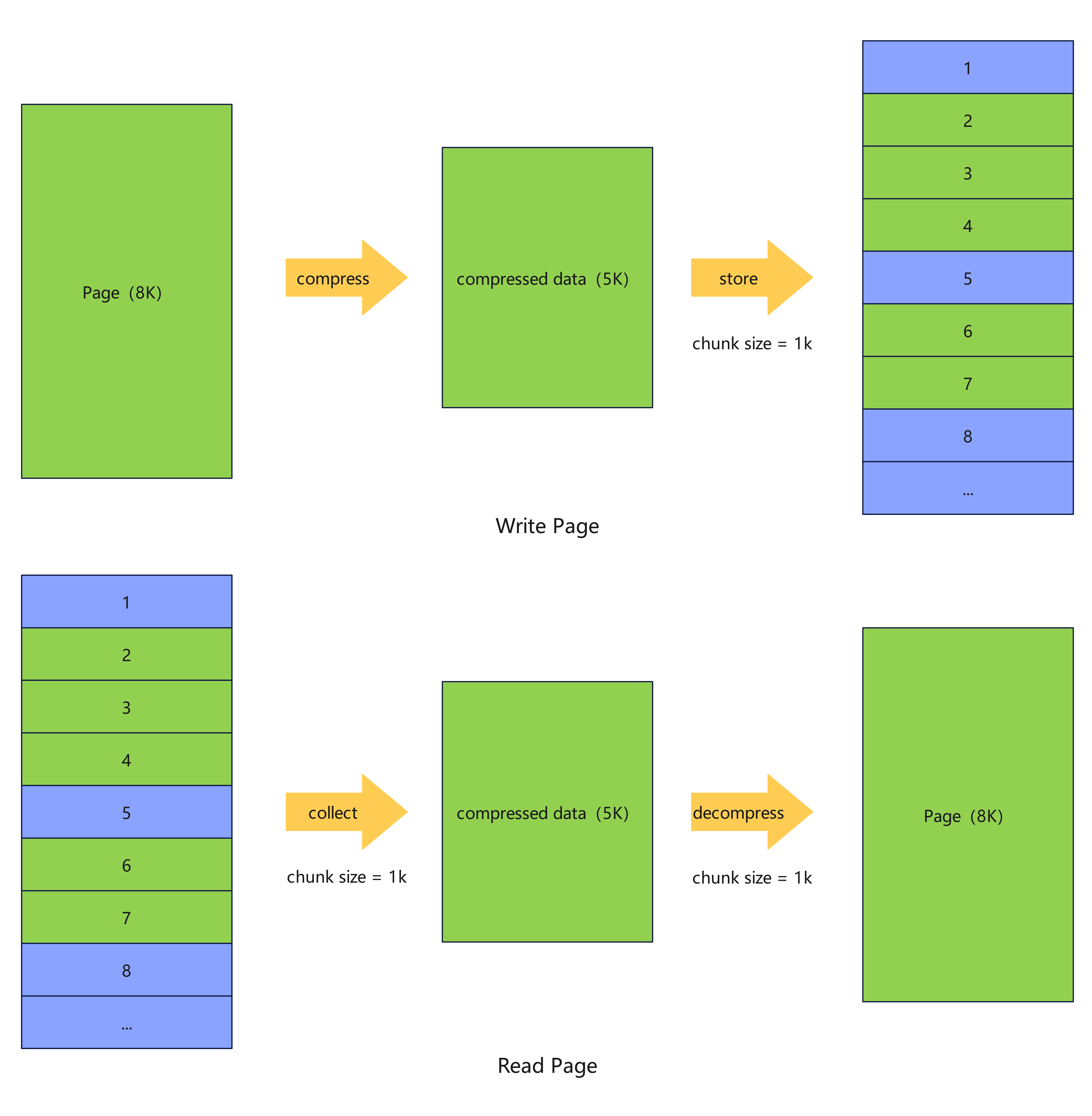

以一个页面为8K,chunk大小为1k,且压缩后大小为5K的页面为例,读写过程中,其原始数据和压缩存储的数据对应关系如图:

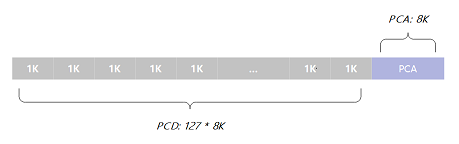

压缩后的数据存于一定数量的chunk中,而这些chunk的数量和位置信息也需要存储,这两部分内容分别存储于pcd(页面压缩数据)和pca(页面压缩地址)两个区域内,pcd存储以chunk为单位的压缩后数据,pca存储每个页面对应的chunk数量和地址等信息。如下图所示:
一个pca页面管理127个pcd页面大小的空间,对应128个未压缩的数据页面,称为压缩中的一个cfsExtent
。由于压缩后数据小于等于原始页面大小(若压缩后变大则不进行压缩),因此一个cfsExtent
的末尾通常会有空闲空间未被占用,这部分空间我们采用文件系统punch hole的方式分配,不占用实际的磁盘空间,从而实现磁盘空间的压缩。
openGauss压缩采用通用压缩算法,可选算法有:ZSTD、PGLZ和ZLIB。这些通用压缩算法的解压性能通常较压缩算法要好很多,因此压缩特性对读取页面性能影响较小。而对于页面落盘操作,通常由后台线程异步执行,因此对用户sql性能影响也较小。
特性约束
- 仅支持行存表和索引的压缩,即普通行存表、Btree/UBtree索引压缩,支持页式存储与段页式存储。
- 操作系统必须支持punch hole操作。
- 数据备份介质必须支持punch hole操作。
- 支持修改行存表的压缩相关参数,修改压缩相关参数会对行存表做重建。不支持修改索引的压缩相关参数。
- 压缩和解压缩的操作会对CPU、性能有一定的影响,优点是增大磁盘的存储能力,提高磁盘利用率,同时节省磁盘IO,减少磁盘IO压力。
- 3.1.0 版本起至7.0.0 版本前,功能转为非商用特性,创建或修改行存压缩数据库对象时,需开启GUC参数
support_extended_features
。 - 7.0.0 版本前不支持段页式。
依赖关系
- 要求数据库支持双写操作。
- 压缩时使用开源压缩算法PGLZ、ZSTD和ZLIB。
- 若服务器已安装KAE,并配置相应路径到LD_LIBRARY_PATH,则可使用硬件加速的KAEZstd与KAEZlib代替原生ZSTD和ZLIB,使相应压缩和解压接口的效率提升,CPU使用率降低。KAE简介与安装指导见:KAE产品简介。
基本原理
压缩页面读写
一个压缩数据cfsExtent

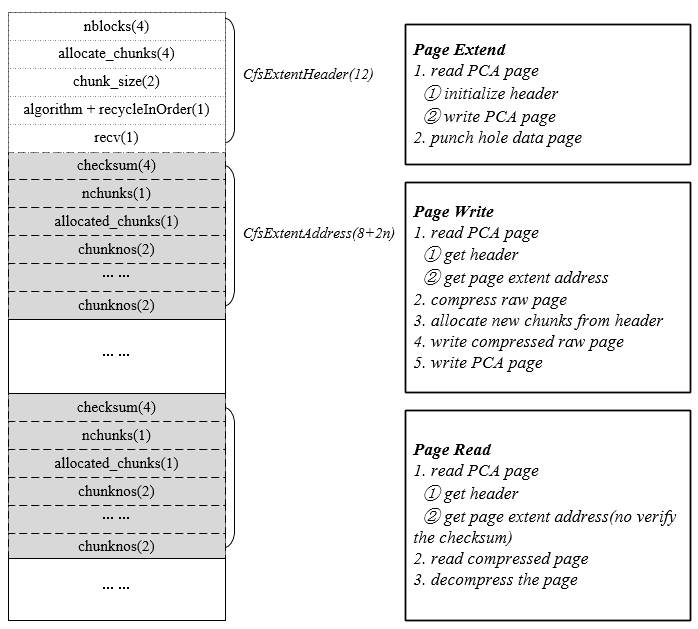

,由一个pca页面管理,其详细结构如下图:
一个pca页面由头部的CfsExtentHeader
和多个CfsExtentAddress
组成。CfsExtentHeader
中,nblocks
为cfsExtent
中逻辑页面个数,allocate_chunks
表示当前pcd中已分配的chunk数,同时也表示已申请的最后一个chunk的编号,chunk_size
为单个chunk的大小,chunk_size
后的一字节存储了压缩算法以及碎片空间整理信息,最后一个字节recv
为预留。
CfsExtentAddress
与每个逻辑数据页面一一对应,前4字节为chunksum
,nchunks
和allocated_chunks
各占1字节,分别代表压缩后数据当前占用chunk个数,以及该逻辑页面实际分配的chunk个数,后面为chunknos
列表,每个占2字节,总共为1个逻辑页面最大可能的chunk数量,其中前allocated_chunks
有效。例如,页面大小为8k,chunk_size
为1k则此处chunknos
为8个,如果压缩后数据占5k且只分配了5个chunk,则后3个chunknos
无效。
前文介绍过内存逻辑页面和磁盘压缩数据存储的转化,而上图结合pca展示了压缩数据的页面读写流程。
页面写入:
- 根据逻辑页号计算其所在
cfsExtent
和cfsExten
t内序号,读取cfsExtent内pca页面,获取CfsExtentHeader
,以及该逻辑页面的地址信息结构CfsExtentAddress
; - 通过通用压缩算法压缩数据,并以chunk_size为单位切分数据;
- 从extent内分配相应数量chunk,更新内存
CfsExtentHeader
和CfsExtentAddress
; - 将压缩后数据写入磁盘相应chunk内;
- 将
CfsExtentHeader
和CfsExtentAddress
改动写入磁盘。
页面读取:
- 根据逻辑页号计算其所在
cfsExtent
和cfsExtent
内序号,读取cfsExtent
内pca页面,获取CfsExtentHeader
,以及该逻辑页面的地址信息结构CfsExtentAddress
; - 读取所有chunk,拼接成压缩后数据;
- 调用通用解压算法解压缩。
extent扩展:
- 初始化
CfsExtentHeader
,pca页面落盘; - 以punch hole方式分配128个页面的pcd空间(不占用实际磁盘空间)。
碎片整理
正常情况下,新页面压缩落盘时,在pcd空间内占用的是连续的chunk,而随着数据的变化,压缩后数据大小也会变化,这就导致需要分配新chunk,或者已分配的chunk实际没有数据填充。前者会导致读盘时额外的IO读取次数,影响性能,后者会导致压缩率的劣化。为解决这些问题,压缩特性提供了碎片整理接口,整理后的页面对应chunk全部连续,按pca中CfsExtentAddress
顺序依次排列。
段页式适配
段页式的详细介绍可见段页式存储结构。段页式下,数据分布满足如下特点:
每个
<tablespace, database>
共享同一个段页式空间(SegSpace
),其中包含5个Group
,每个Group
对应1个逻辑文件,相同类型的extent存放在同一个逻辑文件中,逻辑文件由多个1G物理文件组成,例如Group 0
对应逻辑文件的文件名为1,其由1、1.1、1.2等一系列物理文件组成,每个物理文件大小上限为1G,超过1G则触发下个物理文件的创建;每个表/索引有一个逻辑上的
segment
,该表的所有数据都存在该segment
上;每个
segment
会挂载多个extent
(段页式中的区,不同于压缩的cfsExtent
),每个extent
是一块连续的物理页面,extent
之间不一定连续,但是同一个extent
中的page
连续。与此同时,每个segment
能够申请的每种类型的extent
的数量和顺序都是确定的,Group 0
中的extent
用于存储元数据,对于每个segment
,在其余4个Group
中存储的extent
范围可见下表Extent count range
,例如每个segment
只能在Group 1
也就是逻辑文件2中申请16个extent,每个extent大小为64K(注意这里的extent count
为1到16是单个segment
内的序号,实际上逻辑文件2内包含了该段页式空间下所有segment
的前16个extent
)。
Group | Extent size | Extent logical page count | Extent count range | Total logical page count | Total size | File Name |
---|---|---|---|---|---|---|
0 | 8K | 1 | / | / | / | 1 |
1 | 64K | 8 | [1, 16] | 128 | 1M | 2 |
2 | 1M | 128 | [17, 143] | 16384 | 128M | 3 |
3 | 8M | 1024 | [144, 255] | 128K | 1G | 4 |
4 | 64M | 8192 | [256, …] | … | … | 5 |
段页式表和索引也支持压缩,但由于段页式数据本身以段页式extent
粒度组织,压缩数据以cfsExtent
粒度组织,因此对于段页式压缩场景,这两者需要做一个适配。
由于cfsExtent包含128个页面(127个逻辑页面+1个PCA页面),以group 2为例,一个extent正好是128个页面,若分配给压缩表,其实际上由1个cfsExtent组成,因此只能够存储127个逻辑页面。同理,group 3和group 4的每个extent分别由8个以及64个cfsExtent构成。每个cfsExtent内的处理逻辑和页式存储一致,分配128个页面后,pcd区域初始化时采用punch hole打洞,不占用实际空间,到数据写入时才分配空间。而对于group 1,由于其本身extent大小小于1个cfsExtent,即使分配给压缩表,其数据也不会被压缩。
Group | Extent size | Extent logical page count | Extent count range | Total logical page count | Total size | File Name |
---|---|---|---|---|---|---|
0 | 8K | 1 | / | / | / | 1 |
1 | 64K | 8 | [1, 16] | 128 | 1M | 2 |
2 | 1M | 127 | [17, 143] | 16252 | 128M | 3 |
3 | 8M | 1016 | [144, 255] | 127K | 1G | 4 |
4 | 64M | 8128 | [256, …] | … | … | 5 |
由于pca页面的存在,压缩表分配到的段页式extent只能表示原有的127/128

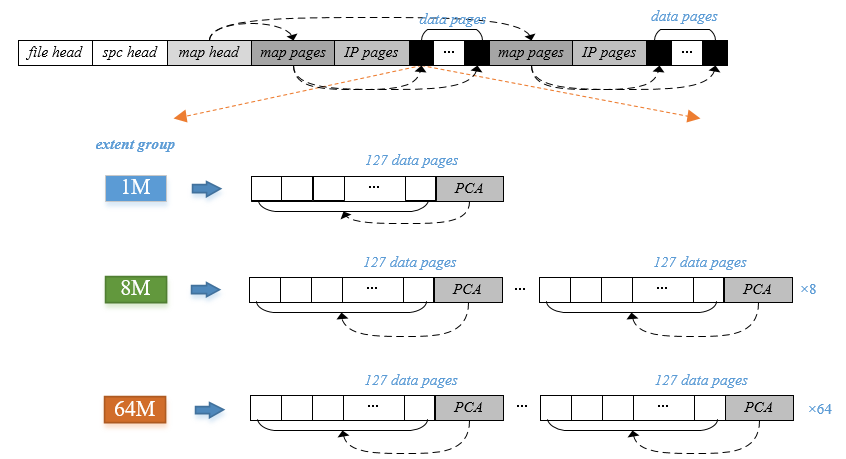

的页面,如1M extent对于非压缩表来说能存放128个页,而若表为压缩表,则这个extent只能存放127个逻辑页面。因此,对于段页式压缩表,逻辑页号和物理页号的转换如上图,group 2、3、4内的extent能够表示的页面变为原有的127/128
。
开启KAE
安装KAE后,在环境变量中配置KAEZlib的lib路径后,启动openGauss,即可使用KAEZlib库(注意KAE的lib路径要放到openGauss自带的zlib库之前)。配置方式如下:
#配置KAEZlib的lib路径到环境变量
export LD_LIBRARY_PATH=/usr/local/kaezip/lib:$LD_LIBRARY_PATH
使用指导
相关参数见高效数据压缩算法相关参数。
使用示例
- 建压缩表
-- 页式存储
create table tbl (c_int1 int, c_int2 int) with (compresstype=2,compress_chunk_size=1024,compress_level=1);
-- 段页式存储
create table tbl (c_int1 int, c_int2 int) with (segment=on, compresstype=2,compress_chunk_size=1024,compress_level=1);
- 建压缩主键和索引
-- 创建主键时指定压缩
alter table tbl add constraint tbl_pkey primary key (c_int) WITH (compresstype=2, compress_chunk_size=1024, compress_level=1);
-- 创建索引时指定压缩
create index tbl_idx on tbl (c_int2) WITH (compresstype=2, compress_chunk_size=1024, compress_level=1);
- alter表支持压缩
create table tbl (c_int1 int, c_int2 int);
alter table tbl set (compresstype=2,compress_chunk_size=1024,compress_level=1);
- 碎片整理
shrink table tbl;
