架构设计

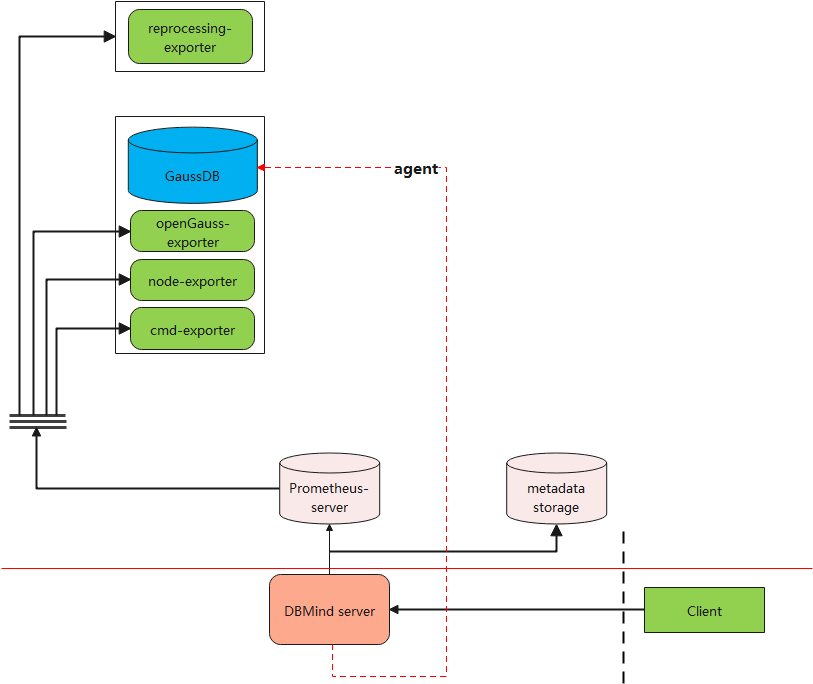

DBMind的监控平台以开源Prometheus为主,并提供了数据生产者exporter,可与Prometheus平台完成对接。DBMind服务架构如图1 DBMind服务架构所示:
图中各关键组件说明:
- DBMind Service:DBMind后台服务,可用于定期离线计算,包括慢SQL根因分析、时序预测等;
- Prometheus-server:存储Prometheus监控指标的服务器;
- metadatabase:DBMind在离线计算结束后,将计算结果存储在此处,支持openGauss数据库;
- client:用户读取DBMind离线计算结果的客户端,目前该客户端支持命令行及Web API操作;
- opengauss-exporter:用户从openGauss数据库节点上采集监控指标,供DBMind服务进行计算,并作为Agent,在纳管的实例中执行SQL;
- node-exporter:Prometheus官方提供的exporter,可用于监控对应节点的系统指标,如CPU和内存使用情况;
- reprocessing-exporter:用于对Prometheus采集到的指标进行二次加工处理,例如计算CPU使用率等。
- cmd-exporter:用于采集命令行和日志指标。
