支持OLTP场景数据压缩

可获得性

本特性自openGauss 3.0.0版本开始引入。

在openGauss 3.1.0版本中将pca文件和pcd文件整合为一个文件;pca独立进行加载淘汰管理,不再依赖mmap操作;新增chunk碎片整理操作。

在openGauss 5.1.0版本支持修改行存表的压缩相关参数。

正式商用版本将在openGauss7.0.0 版本发布。

特性简介

OLTP场景下,对行存表(包括Ustore和Astore)的数据和索引页面,openGauss提供基于通用压缩算法的透明页压缩功能,降低磁盘空间占用的同时保持OLTP场景下的高性能。

客户价值

数据压缩,降低存储空间占用,同时维持较高OLTP性能。

特性描述

openGauss OLTP场景数据压缩,采用透明页压缩的方式实现,在单个页面的写磁盘流程中,首先调用压缩算法进行压缩,压缩后的数据以chunk为单位组织,而后落盘。chunk的大小可以在表定义中配置,与页面大小相关,可选配置为1/2、1/4、1/8或1/16个页面大小。读磁盘逻辑与之相反,首先读取属于同一页面的所有chunk,拼接成压缩后数据,解压后再加载到缓存中。上述改动在文件接口层实现,对于上层接口来讲,这些改动是透明的。

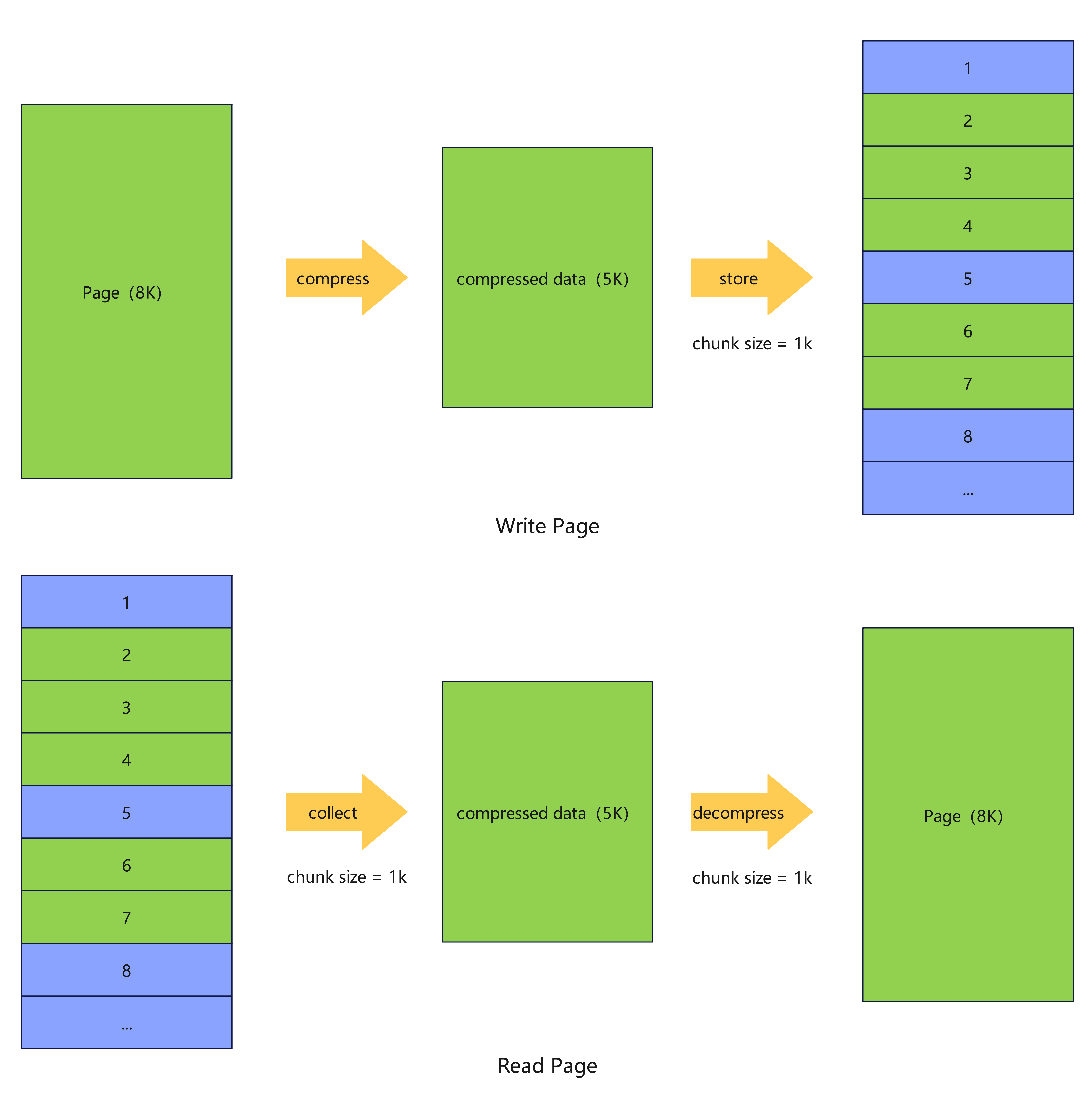

以一个页面为8K,chunk大小为1k,且压缩后大小为5K的页面为例,读写过程中,其原始数据和压缩存储的数据对应关系如图:

ReadPage

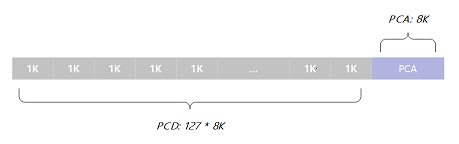

压缩后的数据存于一定数量的chunk中,而这些chunk的数量和位置信息也需要存储,这两部分内容分别存储于pcd(页面压缩数据)和pca(页面压缩地址)两个区域内,pcd存储以chunk为单位的压缩后数据,pca存储每个页面对应的chunk数量和地址等信息。如下图所示:


一个pca页面管理127个pcd页面大小的空间,对应128个未压缩的数据页面,称为压缩中的一个cfsExtent。由于压缩后数据小于等于原始页面大小(若压缩后变大则不进行压缩),因此一个cfsExtent的末尾通常会有空闲空间未被占用,这部分空间我们采用文件系统punch hole的方式分配,不占用实际的磁盘空间,从而实现磁盘空间的压缩。

openGauss压缩采用通用压缩算法,可选算法有:ZSTD、PGLZ和ZLIB。这些通用压缩算法的解压性能通常较压缩算法要好很多,因此压缩特性对读取页面性能影响较小。而对于页面落盘操作,通常由后台线程异步执行,因此对用户sql性能影响也较小。

特性约束

  • 仅支持行存表和索引的压缩,即普通行存表、Btree/UBtree索引压缩,支持页式存储与段页式存储。
  • 操作系统必须支持punch hole操作。
  • 数据备份介质必须支持punch hole操作。
  • 支持修改行存表的压缩相关参数,修改压缩相关参数会对行存表做重建。不支持修改索引的压缩相关参数。
  • 压缩和解压缩的操作会对CPU、性能有一定的影响,优点是增大磁盘的存储能力,提高磁盘利用率,同时节省磁盘IO,减少磁盘IO压力。
  • 3.1.0 版本起至7.0.0 版本前,功能转为非商用特性,创建或修改行存压缩数据库对象时,需开启GUC参数support_extended_features
  • 7.0.0 版本前不支持段页式。

依赖关系

  • 要求数据库支持双写操作。
  • 压缩时使用开源压缩算法PGLZ、ZSTD和ZLIB。
  • 若服务器已安装KAE,并配置相应路径到LD_LIBRARY_PATH,则可使用硬件加速的KAEZstd与KAEZlib代替原生ZSTD和ZLIB,使相应压缩和解压接口的效率提升,CPU使用率降低。KAE简介与安装指导见:KAE产品简介

基本原理

压缩页面读写

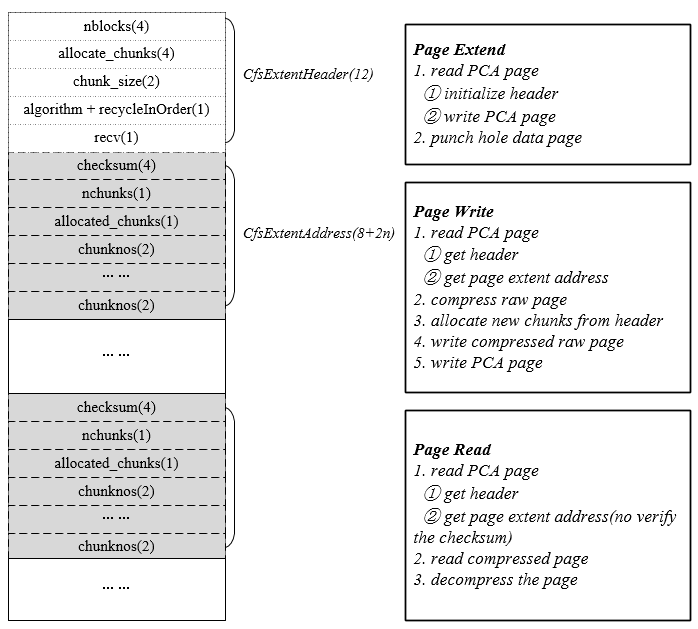

一个压缩数据cfsExtent,由一个pca页面管理,其详细结构如下图:


一个pca页面由头部的CfsExtentHeader和多个CfsExtentAddress组成。CfsExtentHeader中,nblockscfsExtent中逻辑页面个数,allocate_chunks表示当前pcd中已分配的chunk数,同时也表示已申请的最后一个chunk的编号,chunk_size为单个chunk的大小,chunk_size后的一字节存储了压缩算法以及碎片空间整理信息,最后一个字节recv为预留。

CfsExtentAddress与每个逻辑数据页面一一对应,前4字节为chunksumnchunksallocated_chunks各占1字节,分别代表压缩后数据当前占用chunk个数,以及该逻辑页面实际分配的chunk个数,后面为chunknos列表,每个占2字节,总共为1个逻辑页面最大可能的chunk数量,其中前allocated_chunks有效。例如,页面大小为8k,chunk_size为1k则此处chunknos为8个,如果压缩后数据占5k且只分配了5个chunk,则后3个chunknos无效。

前文介绍过内存逻辑页面和磁盘压缩数据存储的转化,而上图结合pca展示了压缩数据的页面读写流程。

页面写入:

  • 根据逻辑页号计算其所在cfsExtentcfsExtent内序号,读取cfsExtent内pca页面,获取CfsExtentHeader,以及该逻辑页面的地址信息结构CfsExtentAddress
  • 通过通用压缩算法压缩数据,并以chunk_size为单位切分数据;
  • 从extent内分配相应数量chunk,更新内存CfsExtentHeaderCfsExtentAddress
  • 将压缩后数据写入磁盘相应chunk内;
  • CfsExtentHeaderCfsExtentAddress改动写入磁盘。

页面读取:

  • 根据逻辑页号计算其所在cfsExtentcfsExtent内序号,读取cfsExtent内pca页面,获取CfsExtentHeader,以及该逻辑页面的地址信息结构CfsExtentAddress
  • 读取所有chunk,拼接成压缩后数据;
  • 调用通用解压算法解压缩。

extent扩展:

  • 初始化CfsExtentHeader,pca页面落盘;
  • 以punch hole方式分配128个页面的pcd空间(不占用实际磁盘空间)。

碎片整理

正常情况下,新页面压缩落盘时,在pcd空间内占用的是连续的chunk,而随着数据的变化,压缩后数据大小也会变化,这就导致需要分配新chunk,或者已分配的chunk实际没有数据填充。前者会导致读盘时额外的IO读取次数,影响性能,后者会导致压缩率的劣化。为解决这些问题,压缩特性提供了碎片整理接口,整理后的页面对应chunk全部连续,按pca中CfsExtentAddress顺序依次排列。

段页式适配

段页式的详细介绍可见段页式存储结构。段页式下,数据分布满足如下特点:

  • 每个<tablespace, database>共享同一个段页式空间(SegSpace),其中包含5个Group,每个Group对应1个逻辑文件,相同类型的extent存放在同一个逻辑文件中,逻辑文件由多个1G物理文件组成,例如Group 0对应逻辑文件的文件名为1,其由1、1.1、1.2等一系列物理文件组成,每个物理文件大小上限为1G,超过1G则触发下个物理文件的创建;

  • 每个表/索引有一个逻辑上的segment,该表的所有数据都存在该segment上;

  • 每个segment会挂载多个extent(段页式中的区,不同于压缩的cfsExtent),每个extent是一块连续的物理页面,extent之间不一定连续,但是同一个extent中的page连续。与此同时,每个segment能够申请的每种类型的extent的数量和顺序都是确定的,Group 0中的extent用于存储元数据,对于每个segment,在其余4个Group中存储的extent范围可见下表Extent count range,例如每个segment只能在Group 1也就是逻辑文件2中申请16个extent,每个extent大小为64K(注意这里的extent count为1到16是单个segment内的序号,实际上逻辑文件2内包含了该段页式空间下所有segment的前16个extent)。

GroupExtent sizeExtent logical page countExtent count rangeTotal logical page countTotal sizeFile Name
08K1///1
164K8[1, 16]1281M2
21M128[17, 143]16384128M3
38M1024[144, 255]128K1G4
464M8192[256, …]5

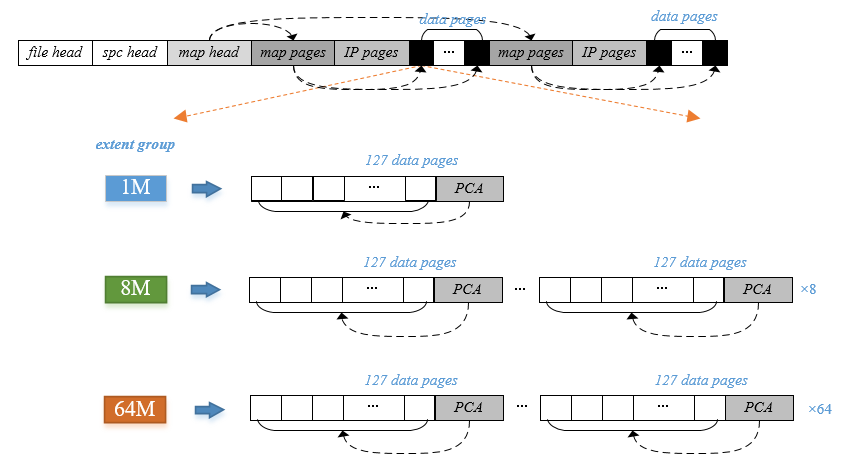

段页式表和索引也支持压缩,但由于段页式数据本身以段页式extent粒度组织,压缩数据以cfsExtent粒度组织,因此对于段页式压缩场景,这两者需要做一个适配。

由于cfsExtent包含128个页面(127个逻辑页面+1个PCA页面),以group 2为例,一个extent正好是128个页面,若分配给压缩表,其实际上由1个cfsExtent组成,因此只能够存储127个逻辑页面。同理,group 3和group 4的每个extent分别由8个以及64个cfsExtent构成。每个cfsExtent内的处理逻辑和页式存储一致,分配128个页面后,pcd区域初始化时采用punch hole打洞,不占用实际空间,到数据写入时才分配空间。而对于group 1,由于其本身extent大小小于1个cfsExtent,即使分配给压缩表,其数据也不会被压缩。


GroupExtent sizeExtent logical page countExtent count rangeTotal logical page countTotal sizeFile Name
08K1///1
164K8[1, 16]1281M2
21M127[17, 143]16252128M3
38M1016[144, 255]127K1G4
464M8128[256, …]5

由于pca页面的存在,压缩表分配到的段页式extent只能表示原有的127/128的页面,如1M extent对于非压缩表来说能存放128个页,而若表为压缩表,则这个extent只能存放127个逻辑页面。因此,对于段页式压缩表,逻辑页号和物理页号的转换如上图,group 2、3、4内的extent能够表示的页面变为原有的127/128

开启KAE

安装KAE后,在环境变量中配置KAEZlib的lib路径后,启动openGauss,即可使用KAEZlib库(注意KAE的lib路径要放到openGauss自带的zlib库之前)。配置方式如下:

#配置KAEZlib的lib路径到环境变量
export LD_LIBRARY_PATH=/usr/local/kaezip/lib:$LD_LIBRARY_PATH

使用指导

相关参数见高效数据压缩算法相关参数

使用示例

  • 建压缩表
-- 页式存储
create table tbl (c_int1 int, c_int2 int) with (compresstype=2,compress_chunk_size=1024,compress_level=1);
-- 段页式存储
create table tbl (c_int1 int, c_int2 int) with (segment=on, compresstype=2,compress_chunk_size=1024,compress_level=1);
  • 建压缩主键和索引
-- 创建主键时指定压缩
alter table tbl add constraint tbl_pkey primary key (c_int) WITH (compresstype=2, compress_chunk_size=1024, compress_level=1);
-- 创建索引时指定压缩
create index tbl_idx on tbl (c_int2) WITH (compresstype=2, compress_chunk_size=1024, compress_level=1);
  • alter表支持压缩
create table tbl (c_int1 int, c_int2 int);
alter table tbl set (compresstype=2,compress_chunk_size=1024,compress_level=1);
  • 碎片整理
shrink table tbl;
